Suis Pemutus Beban AC

Suis Pemutus Beban AC China SanGao ialah peranti keselamatan penting untuk sebarang peralatan atau rangkaian yang mempunyai arus yang melaluinya. Biasanya, dalam persekitaran industri, arus dibahagikan kepada pelbagai litar melalui kotak pemutus litar. Setiap litar akan disambungkan secara bersiri dengan pemutus litar untuk bertindak serta-merta apabila mengesan kelainan, tanpa memerlukan sebarang sistem perantaraan. Jika tiada pemutus litar, mungkin terdapat risiko kebakaran, asap, kerosakan peralatan dan kejutan elektrik.

Kelebihan

Kebolehpercayaan dan prestasi

Keselamatan harta benda dan kakitangan

Mudah digunakan

Mudah dipasang

Fungsi

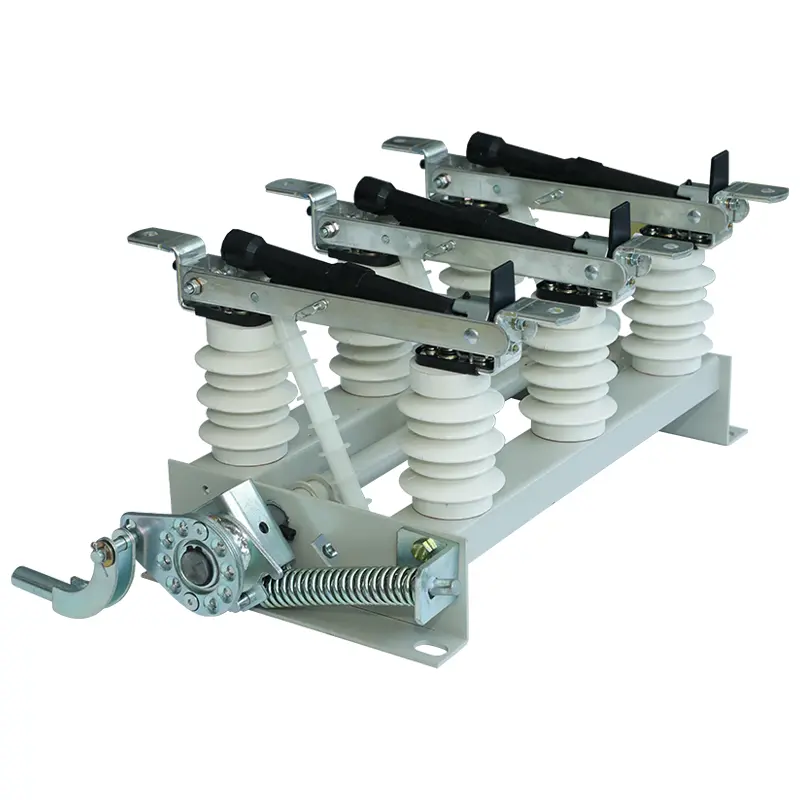

Suis Pemutus Beban AC ialah suis beban berbilang kutub manual atau elektrik.

Mereka menyambung dan memutuskan sambungan di bawah keadaan beban dan menyediakan pengasingan yang selamat.

Suis Pemutus Beban AC direka untuk aplikasi melampau sehingga 690 VAC - AC 23.

Jurang pengasingan disambungkan secara bersiri dengan ruang pemadam arka vakum. Arus kestabilan dinamik dan haba yang lebih besar, serta program yang saling berkaitan, memastikan kesinambungan operasi. Bar bas dan suis beban diasingkan sepenuhnya oleh sesentuh tetap kon, penutup penebat dan injap. Pemutus litar vakum, suis pembumian, injap dan pintu kabinet disambungkan dengan "lima pencegahan" untuk mengelakkan salah operasi. Mekanisme pengendalian storan tenaga spring boleh dikendalikan secara bebas secara manual atau elektrik, mencapai kawalan jauh. Bekalan kuasa operasi CO boleh menjadi bekalan kuasa AC atau DC. Operasi manual biasanya terletak di sebelah kanan suis, tetapi boleh ditukar ke kiri atau depan mengikut keperluan pengguna.

Oleh itu, fungsi asas Suis Pemutus Beban AC adalah sama seperti fius, tetapi tidak seperti fius, operasi pemutus litar tidak merosakkan fius dan boleh ditetapkan semula. Contohnya, pemutus litar boleh beroperasi menggunakan storan tenaga yang disediakan oleh peranti mekanikal ringkas seperti spring, atau ia boleh menggunakan kesan haba atau magnet arus beban lampau itu sendiri untuk memutuskan sambungan penyambung elektrik dalaman mereka.

Terdapat pelbagai jenis pemutus litar di pasaran, dan ciri-cirinya berbeza-beza bergantung pada voltan, pemasangan, reka bentuk luaran, lokasi dan mekanisme suis yang sesuai untuk aplikasi tertentu.

Bagaimana untuk memilih pemutus litar?

Apabila memilih pemutus litar, banyak faktor mesti dipertimbangkan.

Pertama, ciri elektrik asas peralatan yang terlibat, seperti:

Adakah ia menggunakan arus ulang alik atau arus terus.

Faktor penentu voltan ialah voltan tertinggi yang boleh digunakan antara mana-mana dua konduktor dalam litar.

Tahap arus litar pintas peralatan perlindungan peranti pencetus.

Faktor lain termasuk jenis persekitaran di mana peralatan beroperasi, seperti suhu ambien. Ini akan menjejaskan jenis kotak simpang atau peranti pelindung yang diperlukan untuk melindungi pemutus litar daripada faktor seperti kelembapan, suhu dan habuk.

Terdapat pelbagai jenis suis pemutus beban AC, salah satu perbezaan utama ialah penggunaan bahan dielektrik (bahan bukan dielektrik dalam persekitaran vakum) untuk menyekat sebarang nyahcas yang dihadapi. Bahan dielektrik ini termasuk udara, vakum, minyak, atau gas sulfur heksafluorida (SF6). Setiap jenis pemutus litar adalah sesuai untuk aplikasi tertentu:

Udara untuk aplikasi tekanan rendah

Vakum digunakan untuk aplikasi tekanan tinggi

Minyak digunakan untuk aplikasi tekanan sederhana dan tinggi

Gas SF6 adalah yang paling banyak digunakan dan digunakan secara meluas dalam kebanyakan aplikasi voltan sederhana dan tinggi kerana ia mempunyai ciri-ciri berikut:

Kekuatan dielektrik yang tinggi

Kestabilan terma dan kekonduksian

Ketumpatan tinggi (kira-kira lima kali ganda daripada udara)

inersia

Tidak toksik

Boleh bergabung semula dengan cepat selepas punca percikan berhenti

Langkah-langkah memilih pemutus litar termasuk menentukan jenis beban. Faktor utama terletak pada sama ada beban adalah statik atau dinamik:

Jika beban adalah statik, walaupun pada kuasa penuh, penggunaan semasanya tidak akan melebihi arus undian.

Jika beban adalah dinamik, arus yang digunakan oleh peranti semasa permulaan mungkin lebih tinggi daripada arus undian.

Beban statik biasanya merujuk kepada pemanas, manakala beban dinamik biasanya merujuk kepada motor atau transformer.
