Penerangan Produk

Pemutus Beban Vakum Voltan Tinggi AC Dalaman dengan suis Pembumian oleh Sangao sesuai untuk rangkaian gelang AC50Hz tiga fasa atau bekalan kuasa terminal dan peralatan elektrik industri, ia digunakan terutamanya untuk kawalan beban dan perlindungan litar pintas. Suis pemutus beban membuat dan memutuskan arus beban, arus gelung tertutup, pengubah tanpa beban dan arus pengecasan kabel. Gabungan ini boleh memecahkan sebarang arus sehingga arus litar pintas terkadar. Jarak pengasingan yang bertindak secara langsung dan ruang pemadam arka dihubungkan, dengan fungsi manual dan elektrik. Mekanisme pemacunya yang unik membolehkan ruang pemadam arka menanggung voltan tinggi hanya pada saat penutupan dan pembuatan, yang merealisasikan volum kecil dan ringan.

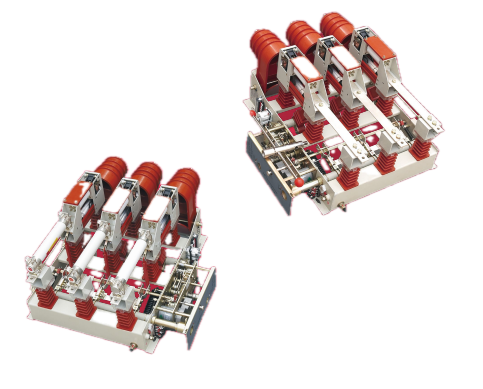

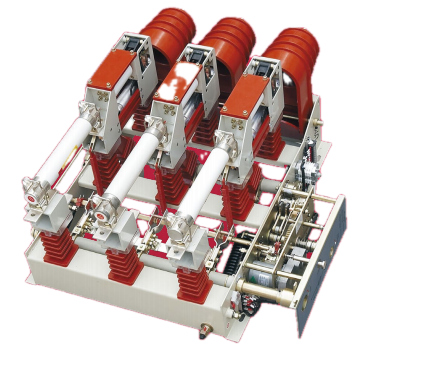

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Apakah itu Pemutus Beban Vakum?

Pemutus Beban Vakum Voltan Tinggi AC Dalaman dengan Suis Pembumian ini ialah peranti pensuisan dalaman AC 50Hz tiga fasa untuk rangkaian gelang, bekalan kuasa terminal dan aplikasi peralatan industri. Unit ini menggunakan pencelah vakum untuk kepupusan arka dan mekanisme pengendalian spring (manual atau elektrik). Suis pembumian pilihan dengan interlock mekanikal dan pengatup pembumian menyediakan pengasingan yang boleh dilihat untuk penyelenggaraan. Apabila dipasang dengan fius, pemasangan mengganggu arus litar pintas melalui penggerak pin penyerang. Voltan berkadar 12 kV, arus berkadar 630 A, menahan arus masa singkat 20 kA.

Fungsi Produk

Muatkan pensuisan arus

Pemutus Beban Vakum Voltan Tinggi AC Dalaman dengan Suis Pembumian membuat dan memecahkan arus beban sehingga 630A di bawah keadaan operasi biasa, meliputi beban penyuap dan pengubah biasa.

Pensuisan arus gelung tertutup

Menukar arus gelung tertutup dalam konfigurasi rangkaian gelang, membolehkan pemindahan beban antara penyuap tanpa mengganggu bekalan kepada pelanggan hiliran.

Pensuisan arus pengubah tanpa beban

Suis Beban Pemutus Vakum Pemutus Voltan Tinggi luar kami membuat dan memecahkan arus tanpa beban transformer sehingga kapasiti 1600kVA, sepadan dengan arus masuk magnet dan tahap pengujaan keadaan mantap pengubah agihan.

Pensuisan arus pengecasan kabel

Membuat dan memutuskan arus pengecasan kabel untuk bahagian kabel bawah tanah atau atas, membenarkan penjanaan dan penyahtenagaan penyuap kabel.

Perlindungan litar pintas (dengan fius)

Apabila dikonfigurasikan dengan fius mengehadkan semasa, mekanisme pin penyerang fius menggerakkan bar trip suis, membuka ketiga-tiga fasa selepas pengesanan kerosakan. Pemasangan boleh mengganggu sebarang arus sehingga nilai litar pintas terkadar, menyediakan lapisan perlindungan sekunder di mana pemutus atau geganti hulu adalah peranti pembersihan kerosakan utama.

Pengasingan penyelenggaraan

Suis pembumian bersepadu, apabila ditutup, menyediakan sambungan bumi yang boleh dilihat pada bahagian beban. Pengatup pembumian menyekat akses kepada bahagian hidup secara fizikal, membolehkan kakitangan penyelenggaraan mengesahkan pengasingan dan bekerja dengan selamat pada peralatan hiliran.

Suis Pemutus Beban lwn. Pemutus Litar Vakum

Ciri	Suis Pemutus Beban (Unit Ini)	Pemutus Litar Vakum (VCB)
Pensuisan arus beban biasa	ya	ya
Gangguan arus kerosakan litar pintas	Tidak (hanya dengan gabungan fius)	Ya (sehingga kapasiti pecahnya)
Suis pembumian bersepadu	Pilihan standard	Tidak tipikal; suis pembumian berasingan diperlukan
Aplikasi biasa	Pengumpan, cincin-utama, pengubah pendapatan di mana perlindungan kerosakan adalah hulu	Peranti perlindungan utama untuk penyuap dan pengubah
kos	Lebih rendah	Lebih tinggi

Parameter Teknikal

Parameter	Nilai	Tafsiran
Voltan terkadar	12 kV	Serasi dengan rangkaian pengedaran 10‑12 kV standard di seluruh dunia.
Nilai semasa	630 A	Menyokong beban pengumpan dan pengubah biasa sehingga 10 MVA pada 10 kV.
Masa yang singkat menahan arus	20 kA (untuk 4 saat)	Mampu membawa arus kerosakan sehingga perlindungan hulu membersihkan kerosakan.
Suis pembumian	Pilihan (ditetapkan D)	Menyediakan pembumian bersepadu dengan kapasiti membuat.
Mekanisme operasi	Mekanisme spring (ditetapkan /T)	Menyokong operasi manual dan elektrik; kebolehpercayaan yang terbukti di lapangan.

Reka Bentuk Struktur

Jarak pengasingan bertindak langsung dan hubungan ruang pemadam arka
Jurang pengasingan dan pencelah vakum dihubungkan secara mekanikal untuk beroperasi dalam satu gerakan. Ini memastikan rehat yang boleh dilihat sentiasa diiringi oleh pencelah yang dibuka sepenuhnya.

Mekanisme pemacu

Penyalah dihidupkan hanya pada saat penutupan dan pembukaan, mengurangkan tekanan elektrik pada ruang vakum. Ini membolehkan saiz pencelah yang lebih padat dan memanjangkan hayat sentuhan.

Pengatup pembumian

Pengatup logam diletakkan di antara tiub sesentuh tetap dan bergerak dan disambungkan dengan suis pembumian. Apabila suis pembumian ditutup, pengatup mengasingkan bahagian hidup secara fizikal, menyediakan sambungan bumi yang boleh dilihat dan boleh disahkan untuk penyelenggaraan.

Interlock mekanikal

Menghalang menutup suis pembumian melainkan sesentuh utama dibuka, dan menghalang sesentuh utama dibuka semasa suis pembumian ditutup.

Medan Aplikasi

Pemutus Beban Vakum Voltan Tinggi AC Dalaman dengan Suis Pembumian mempunyai keserasian yang hebat:

1. Unit utama cincin bandar (RMU) untuk pembahagian dan penukaran beban.

2. Panel pengubah pendapatan dan kabinet penyuap dalam pengedaran perindustrian.

3. Titik bekalan terminal dalam rangkaian jejari.

4. Rangkaian pengedaran luar bandar – unit boleh digunakan untuk membahagikan penyuap panjang, mengurangkan zon gangguan dan membenarkan peraturan voltan melalui pensuisan bank kapasitor.

5. Pemasangan dalaman dalam alat suis tertutup logam; teknologi vakum menghapuskan penggunaan gas SF6 dan kebimbangan alam sekitar yang berkaitan.

Profil Syarikat dan Keupayaan Pengilangan

Kemudahan: Tapak 10‑mu (6,667 m²) di Liushi, Zhejiang, dengan 10,000 m² ruang lantai pengeluaran.

Tenaga kerja: 120 pekerja, termasuk 20 profesional teknikal pertengahan hingga senior. Modal berdaftar RMB 81.68 juta, jumlah aset kira-kira RMB 200 juta.

Pensijilan: ISO 9001:2008 (kualiti), ISO 14001 (persekitaran), ISO 45001 (kesihatan dan keselamatan pekerjaan).

Kawalan proses: Sistem ERP untuk perolehan bahan, pembuatan dan kebolehkesanan. Ujian rutin termasuk ketahanan dielektrik, operasi mekanikal dan pemeriksaan rintangan sentuhan pada setiap unit.

Perkongsian teknikal: Kerjasama dengan Xi'an Senyuan, Institut Penyelidikan Elektrik Beijing dan Institut Penyelidikan Voltan Tinggi Xi'an untuk ujian jenis dan pematuhan standard.

Soalan Lazim

S1: Bolehkah Pemutus Beban Vakum Voltan Tinggi AC Dalaman dengan Suis Pembumian ini menggantikan pemutus litar vakum?
Tidak. Ia direka untuk menukar beban sahaja. Untuk perlindungan litar pintas, ia mesti dipasangkan dengan fius atau bergantung pada pemutus litar huluan.

S2: Apakah penyelenggaraan yang diperlukan untuk pencelah vakum?
Pengganggu vakum dimeteraikan dan bebas penyelenggaraan. Pemeriksaan rutin melibatkan operasi mekanikal, pelinciran, dan pengesahan saling kunci.

S3: Adakah suis pembumian standard atau pilihan?
Suis pembumian adalah pilihan (ditetapkan D). Apabila dinyatakan, ia dikunci secara mekanikal dengan sesentuh utama untuk penyelenggaraan yang selamat.

S4: Apakah masa utama biasa dan kemungkinan penyesuaian?
Unit standard dengan mekanisme spring dan suis pembumian dihantar dalam masa 4‑6 minggu. Penyesuaian (sentuhan tambahan, pemasangan, pengubahsuaian mekanisme) tersedia atas permintaan.

Parameter Teknikal

Anda boleh menyemak dua versi data parameter untuk Suis Pemutus Beban Vakum Jenis Kereta Tangan kami dengan Gabungan Suis Pemutus Sambungan di bawah:

Pemutus Beban Vakum Voltan Tinggi AC Dalaman dengan suis Pembumian oleh Sangao sesuai untuk rangkaian gelang AC50Hz tiga fasa atau bekalan kuasa terminal dan peralatan elektrik industri, ia digunakan terutamanya untuk kawalan beban dan perlindungan litar pintas. Suis pemutus beban membuat dan memutuskan arus beban, arus gelung tertutup, pengubah tanpa beban dan arus pengecasan kabel. Gabungan ini boleh memecahkan sebarang arus sehingga arus litar pintas terkadar. Jarak pengasingan yang bertindak secara langsung dan ruang pemadam arka dihubungkan, dengan fungsi manual dan elektrik. Mekanisme pemacunya yang unik membolehkan ruang pemadam arka menanggung voltan tinggi hanya pada saat penutupan dan pembuatan, yang merealisasikan volum kecil dan ringan.

Tidak.	item	Unit	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Voltan terkadar	KV	12	12
2	Kekerapan dinilai	HZ	50	50
3	Nilai semasa	A	630	125
4	Kekerapan kuasa 1min menahan voltan Impuls kilat menahan voltan	KV	Jarak buka ruang pemadam arka:30, fasa ke fasa 42; merentasi jarak pengasingan 48 Fasa ke fasa 75; merentasi jarak pengasingan 85	Jarak buka ruang pemadam arka:30, fasa ke fasa 42; merentasi jarak pengasingan 48 Fasa ke fasa 75; merentasi jarak pengasingan 85
5	Arus dinamik berkadar (puncak)	KA	50	-
6	Arus kestabilan haba 4S	KA	20	-
7	Arus pemecah beban aktif dinilai	A	630	125
8	Arus putus gelung tertutup yang dinilai	A	630	125
9	Arus putus pengecasan kabel diberi nilai	A	10	10
10	Kapasiti pecah pengubah tanpa beban	KVA	1250	1250
11	Arus pemutus litar pintas yang dinilai	KA	-	31.5
12	Arus pemindahan berkadar, arus pengambilalihan berkadar	A	-	2000
13	Model fius	-	SDLAJ-12	SFLAJ-12
14	Tenaga keluaran penyerang	J	-	2-5(Sederhana)
15	Arus membuat litar pintas berkadar	KA	50	50
16	Nilai arus dinamik suis bumi	KA	50	50
17	Arus kestabilan haba 2S suis bumi	KA	20	20
18	Voltan terkadar litar tambahan	V	AC/CD220;110	AC/CD220;110
19	Masa hayat mekanikal	-	10000	10000
