Modul Pemutus Litar Tiga Fasa SanGao – Ciri, Mod Kawalan dan Cerapan Aplikasi
Abstrak
Pemutus litar tiga fasa ialah komponen kritikal dalam infrastruktur pengagihan kuasa moden, terutamanya dalam persekitaran komersil dan perindustrian. Tidak seperti pemutus fasa tunggal yang digunakan dalam tetapan kediaman, peranti ini direka bentuk untuk mengendalikan voltan yang lebih tinggi dan beban elektrik yang lebih besar. Modul pemutus litar tiga fasa SanGao menawarkan kawalan fleksibel melalui isyarat luaran atau pemasa dalaman, menyediakan pengasingan yang boleh dipercayai, perlindungan beban lampau dan keupayaan pensuisan manual. Artikel ini membentangkan gambaran keseluruhan teknikal yang komprehensif tentang ciri modul, mod pengendalian, spesifikasi utama, senario aplikasi dan mekanisme keselamatan, membantu jurutera dan penyepadu sistem membuat keputusan termaklum untuk reka bentuk sistem elektrik yang mantap.
Jadual Kandungan
Dengan pertumbuhan pesat automasi perindustrian dan pengagihan kuasa komersial, pemutus litar tiga fasa telah berkembang daripada peranti pelindung mudah kepada unit pintar yang menggabungkan kawalan, perlindungan dan pengasingan. Modul pemutus tiga fasa SanGao, serasi dengan persekitaran simulasi Simulink, menyediakan dua mod kawalan fleksibel: kawalan isyarat luaran (0 V untuk buka, voltan positif untuk tutup) dan kawalan berasaskan pemasa dalaman (masa penukaran pratetap). Fleksibiliti ini sangat memudahkan penyepaduan dan ujian sistem. Dalam artikel ini, kami menyelidiki butiran teknikal modul ini dan menawarkan panduan praktikal tentang pemilihan dan aplikasi.
✦ ✦ ✦

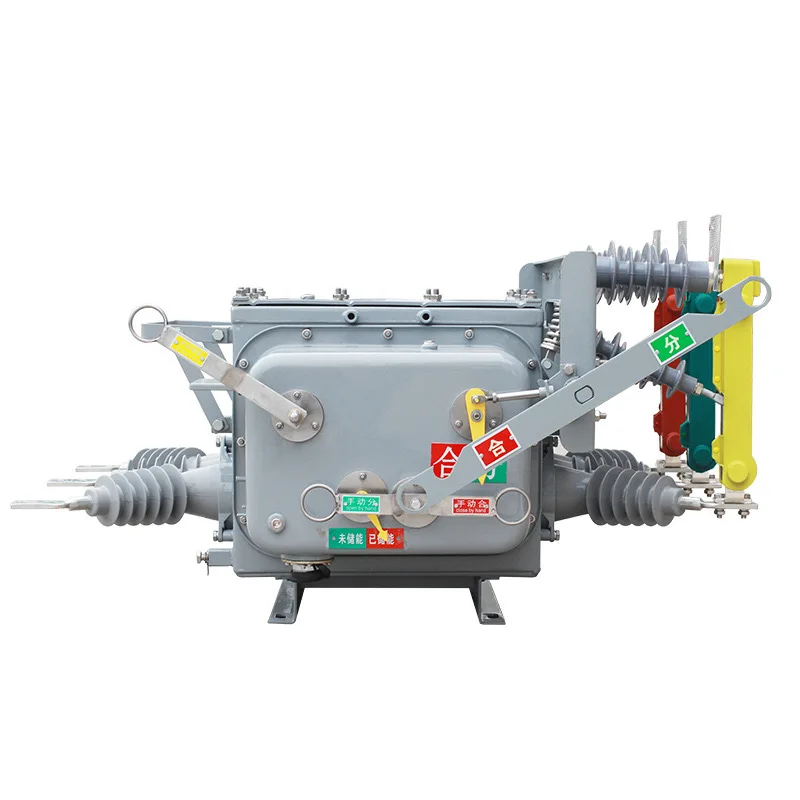

1. Gambaran Keseluruhan Modul Pemutus Litar Tiga Fasa
Modul pemutus litar tiga fasa SanGao terdiri daripada tiga pemutus kutub tunggal bebas yang dikunci secara mekanikal untuk beroperasi secara serentak melalui pemegang togol tunggal. Ia boleh disambung secara bersiri dengan beban tiga fasa untuk mengawal semua fasa sekaligus. Mekanisme pemadam arka adalah sama dengan pemutus litar standard, dan modul ini termasuk litar snubber Rs‑Cs terbina dalam untuk menyekat voltan lampau pensuisan – penting apabila disambungkan kepada beban induktif atau sumber arus.
Suis Pengasingan
Menyediakan sambungan yang boleh dilihat dari bekalan kuasa dengan pemegang tunggal yang mengendalikan ketiga-tiga kutub secara serentak - juga berfungsi sebagai suis keselamatan.
Pelindung Litar
Setiap tiang mempunyai arus terkadar (cth., 5A) dengan tersandung beban lampau. Apabila lebihan beban, pemegang bergerak ke kedudukan "mati" dan tidak boleh ditutup secara paksa sehingga kerosakan dibersihkan – dikenali sebagai operasi "bebas perjalanan".
Suis Kawalan Manual
Dengan ciri tersandung siri kelewatan masa yang istimewa dan kapasiti pemutus litar pintas yang tinggi, ia boleh digunakan sebagai suis kawalan hidup/mati motor terus dalam penarafannya – juga dipanggil suis litar motor.
Simulasi & Kawalan
Menyokong mod kawalan luaran (melalui input Simulink, 0 = buka, positif = tutup) dan mod kawalan dalaman (tetapkan masa penukaran dalam kotak dialog). Ketiga-tiga kutub bertindak balas kepada isyarat kawalan yang sama.
✦ ✦ ✦
2. Fungsi Teras dan Mod Pengendalian
Pemutus tiga fasa SanGao menawarkan dua mod kawalan untuk memenuhi keperluan aplikasi yang berbeza. Dalammod kawalan luaran, ikon modul memaparkan port input kawalan, membenarkan penukaran masa nyata melalui isyarat Simulink. Dalammod kawalan dalaman, masa penukaran telah ditetapkan dalam kotak dialog untuk urutan pemasaan automatik. Dalam kedua-dua mod, isyarat kawalan yang sama memacu ketiga-tiga pemutus, memastikan operasi segerak.
2.1 Peranan Litar Snubber
Apabila pemutus disambungkan kepada beban induktif (cth., motor, transformer) atau sumber arus, membuka litar boleh menjana lebihan voltan teraruh tinggi yang boleh merosakkan penebat atau pemutus itu sendiri. Litar snubber Rs‑Cs terbina dalam menyerap tenaga ini dengan berkesan, mengehadkan puncak voltan lampau dan melindungi kedua-dua peralatan pemutus dan hiliran. Pengguna boleh memilih untuk mendayakan atau melumpuhkan litar ini bergantung pada jenis beban.
2.2 Ciri-ciri Perjalanan dan Mekanisme "Bebas Perjalanan".
Ciri "bebas perjalanan" memastikan bahawa apabila beban lampau atau litar pintas berlaku, mekanisme dalaman memaksa sesentuh terbuka dan pemegang bergerak ke kedudukan tersandung. Percubaan untuk menolak pemegang tertutup tidak akan menutup semula sesentuh sehingga kerosakan dibersihkan dan pemegang ditetapkan semula. Ini menyediakan penghalang keselamatan intrinsik, menghalang tenaga semula semasa kerosakan berterusan.
- Kawalan isyarat luaran (0 V / voltan positif)
- Kawalan pemasa dalaman
- Litar snubber Rs‑Cs (pilihan)
- Mekanisme bebas perjalanan
- Ciri tersandung siri kelewatan masa
- Kapasiti pemutus litar pintas yang tinggi
✦ ✦ ✦
3. Spesifikasi Teknikal Utama Diterangkan
Memilih pemutus tiga fasa yang betul memerlukan pemahaman yang menyeluruh tentang parameter teknikalnya. Jadual di bawah meringkaskan spesifikasi utama modul SanGao dan implikasi praktikalnya untuk pemilihan.
| Spesifikasi | Nilai / Penerangan Biasa | Kesan pada Pemilihan |
|---|---|---|
| Nilai Arus (setiap kutub) | 5A (boleh disesuaikan) | Menentukan arus operasi berterusan maksimum; mesti melebihi arus keadaan mantap maksimum beban. |
| Bilangan Kutub | 3 tiang (operasi serentak) | Sesuai untuk sistem tiga-fasa tiga-wayar atau empat-wayar; memastikan semua fasa ditukar bersama. |
| Mod Kawalan | Isyarat luaran / Pemasa dalaman | Mod luaran sesuai dengan automasi jauh; mod dalaman sesuai dengan aplikasi pemasaan tetap. |
| Ciri Perjalanan | Siri kelewatan masa tersandung | Membenarkan beban berlebihan jangka pendek (cth., menghidupkan motor) tanpa gangguan tersandung. |
| Kapasiti Pemutus Litar Pendek | Tinggi (semak data model tertentu) | Mesti melebihi arus litar pintas yang dijangka pada titik pemasangan untuk membersihkan kerosakan dengan selamat. |
| Litar Snubber | Rs‑C terbina dalam, pilihan | Penting untuk beban induktif untuk melindungi pemutus dan beban. |
Petua Pemilihan:Selain kapasiti semasa dan pecah, pertimbangkan suhu ambien, ketinggian dan gaya pelekap. Rujuk sokongan teknikal SanGao untuk cadangan yang disesuaikan.
✦ ✦ ✦
4. Aplikasi Industri dan Panduan Pemilihan
Pemutus litar tiga fasa digunakan secara meluas dalam pusat kawalan motor, panel pengedaran, peralatan automasi industri dan bekalan bangunan komersial. Bergantung pada aplikasi, ia boleh berfungsi sebagai suis utama, peranti perlindungan cawangan atau suis pengendalian motor. Di bawah ialah kes penggunaan biasa dan petunjuk pemilihan.
4.1 Bidang Permohonan Utama
- Kawalan Motor Perindustrian:Digunakan sebagai pemula terus dalam talian, memerlukan ciri perjalanan kelewatan masa untuk mengelakkan tersandung pada arus masuk.
- Perlindungan Talian Pengedaran:Dipasang pada papan utama atau sub-agihan untuk melindungi daripada beban lampau dan litar pintas, dengan penyelarasan yang betul dengan peranti huluan/hiliran.
- Set Penjana Kecemasan:Bertindak sebagai pemutus keluaran penjana, menyediakan pengasingan dan menahan kemungkinan arus lebihan sementara.
- Sistem HVAC:Melindungi pemampat, kipas dan motor lain dalam peralatan penyaman udara dan penyejukan – juga memerlukan ciri kelewatan masa.
4.2 Langkah-langkah Pemilihan
- Tentukan jenis beban:Resistif atau induktif? Adakah ia telah mula masuk? Ini menentukan ciri perjalanan yang diperlukan.
- Kira arus operasi:Berdasarkan kuasa beban dan voltan, hitung arus talian maksimum dan tambah margin keselamatan 20–30%.
- Anggarkan arus litar pintas:Dapatkan arus litar pintas prospektif daripada sistem bekalan; kapasiti pecah pemutus mestilah lebih tinggi.
- Pilih mod kawalan:Kawalan isyarat luaran jika operasi jauh/automatik diperlukan; pemasa dalaman jika hanya penukaran berjadual diperlukan.
- Pertimbangkan keperluan snubber:Untuk beban induktif (motor, transformer), sentiasa dayakan litar snubber.
✦ ✦ ✦
5. Ciri-ciri Perlindungan Keselamatan
Keselamatan adalah keutamaan utama dalam reka bentuk elektrik. Pemutus tiga fasa SanGao menggabungkan pelbagai mekanisme perlindungan yang melindungi bukan sahaja litar dan peralatan tetapi juga kakitangan.
- Perlindungan Lebihan:Unit trip magnetik terma membuka litar apabila arus melebihi nilai terkadar untuk tempoh yang berterusan, mengelakkan kabel terlalu panas.
- Perlindungan Litar pintas:Perjalanan magnetik bertindak serta-merta sekiranya berlaku litar pintas, memotong arus kerosakan dalam milisaat untuk meminimumkan kerosakan.
- Fungsi Pengasingan:Dengan pemegang dalam kedudukan "mati", jurang sentuhan dan jarak penebat yang mencukupi memberikan rehat yang boleh dilihat, memenuhi keperluan pengasingan.
- Anti-Penutupan Semula Bebas Perjalanan:Menghalang penutupan semula semasa kerosakan berterusan, menghapuskan risiko kesilapan manusia.
Peringatan Keselamatan:Sebelum sebarang pemasangan, penyelenggaraan atau penggantian, sentiasa sahkan bahawa kuasa huluan diputuskan sepenuhnya dan uji voltan sifar. Patuhi semua kod keselamatan elektrik tempatan.
✦ ✦ ✦
Soalan Lazim
Apakah yang dimaksudkan dengan "perjalanan bebas" dalam pemutus tiga fasa?
"Bebas perjalanan" bermaksud apabila beban lampau atau litar pintas berlaku, mekanisme dalaman memaksa sesentuh terbuka dan pemegang bergerak ke kedudukan tersandung. Pemegang tidak boleh dipegang tertutup secara manual semasa kerosakan wujud, memastikan litar tidak boleh ditenagakan semula sehingga kerosakan dibersihkan dan pemegang ditetapkan semula.
Apakah perbezaan antara mod kawalan luaran dan dalaman?
Dalammod kawalan luaran, modul menerima isyarat daripada input Simulink (0 = buka, positif = tutup), menjadikannya sesuai untuk penyepaduan dengan sistem automasi. Dalammod kawalan dalaman, pengguna menetapkan masa buka/tutup terus dalam kotak dialog modul, dan pemutus mengikut jadual pratetap itu – sesuai untuk pemasaan tetap atau operasi kitaran.
Bilakah litar snubber mesti digunakan?
Apabila pemutus disambungkan kepada beban induktif (motor, transformer, reaktor) atau sumber arus, pemadaman boleh menjana lebihan voltan teraruh tinggi. Litar snubber Rs‑Cs adalah penting untuk menyerap tenaga ini. Modul ini termasuk snubber terbina dalam yang boleh didayakan mengikut keperluan.
Bagaimanakah saya memilih ciri perjalanan yang betul untuk beban motor?
Motor menarik 5–7 kali arus undiannya semasa dimulakan. Pemutus dengan tersandung serta-merta akan tersandung tanpa perlu. Oleh itu, pilih pemutus dengan aciri siri kelewatan masa(perlindungan beban lampau masa songsang) yang membenarkan arus lebihan jangka pendek sambil masih melindungi daripada beban lampau dan litar pintas yang berterusan. Ciri kelewatan modul SanGao direka untuk tujuan ini.
Bolehkah ketiga-tiga tiang itu dikendalikan secara bebas?
Tidak. Jalinan mekanikal dalaman memastikan ketiga-tiga kutub dikendalikan oleh satu pemegang, menjamin pembuatan/pecah serentak. Ini menghalang keadaan kehilangan fasa yang boleh merosakkan peralatan tiga fasa.
Bagaimanakah saya boleh mengesahkan kapasiti pecah pemutus adalah mencukupi?
Kapasiti pecah mestilah lebih besar daripada arus litar pintas yang dijangka pada titik pemasangan. Nilai ini biasanya disediakan oleh pereka bentuk sistem atau diperoleh daripada kajian litar pintas. Kapasiti pecah berkadar pemutus dinyatakan dalam lembaran datanya; memastikan ia memenuhi atau melebihi nilai yang dikira.
✦ ✦ ✦
Pilih Perlindungan Tiga Fasa yang Boleh Dipercayai untuk Sistem Kuasa Anda
Sama ada untuk kawalan motor industri, pengedaran komersial atau peralatan automasi, modul pemutus litar tiga fasa SanGao memberikan perlindungan dan kawalan yang selamat, fleksibel dan boleh dipercayai. Hubungi kami hari ini untuk sokongan pemilihan pakar dan ujian sampel.
