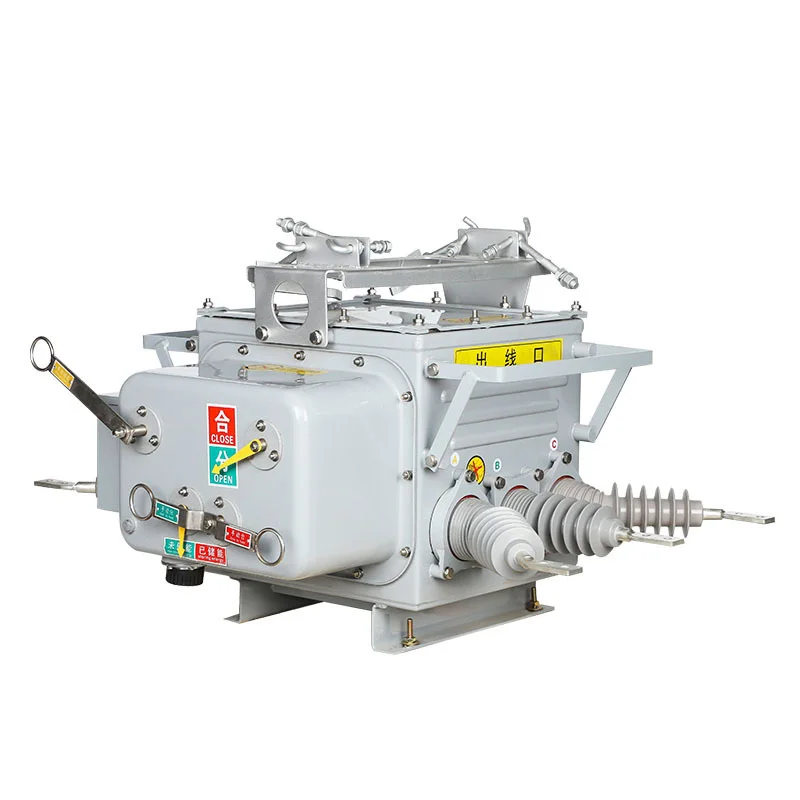

Pemutus Litar Vakum Sempadan Luaran

Pemutus litar vakum sempadan luar tahan lama SanGao (selepas ini dirujuk sebagai "pemutus litar sempadan") sesuai untuk alat suis voltan tinggi luaran dengan tiga fasa AC 50Hz dan voltan berkadar 33kV dan ke bawah. Badan pemutus litar dilengkapi dengan ruang pemadam arka vakum, pengubah arus, pengubah arus jujukan sifar, dll. Pemutus litar mempunyai mod pengurusan jauh, fungsi kawalan perlindungan dan fungsi komunikasi. Ia boleh menilai dan mengesan dengan pasti pencawang, perusahaan perindustrian dan perlombongan, dan grid kuasa bandar dan luar bandar untuk tujuan kawalan dan perlindungan. Sesuai khas untuk pengendalian yang kerap bagi arus jujukan sifar aras bumi dan bandar dan arus litar pintas fasa ke fasa, mencapai penghapusan automatik ralat pembumian satu fasa dan ralat litar pintas fasa ke fasa.

Pemutus litar vakum sempadan luar mengganggu arka dalam mod vakum dan menggunakan penebat gas SF6. Kotak itu menggunakan teknologi pengedap gas import termaju, kalis letupan dan teknologi struktur penebat, dengan prestasi pengedap keseluruhan yang sangat baik. Prestasi pengedap saluran import dan eksport juga telah dipertingkatkan, dan prestasi pengedap keseluruhan adalah baik. Gas SF6 yang diisi di dalam tidak boleh bocor atau terjejas oleh persekitaran luaran. Mekanisme operasi musim bunga telah dikecilkan dan prestasinya telah dioptimumkan. Mengguna pakai transmisi rantai utama dan sistem perjalanan berbilang peringkat, dengan rintangan rendah dan kenaikan suhu rendah. Kebolehpercayaan dan kestabilannya adalah lebih baik daripada mekanisme spring tradisional.

Produk ini dipasang di sempadan tanggungjawab talian pengedaran overhed. Bahagian hadapan talian masuk pengguna secara automatik akan menghapuskan kerosakan pembumian satu fasa dan kerosakan litar pintas fasa ke fasa dalam sistem pengguna, mengelakkan penyebaran ralat dalam dunia pengguna ke talian penghantaran utama, memastikan keselamatan elektrik pengguna yang tidak rosak, dan meningkatkan kebolehpercayaan elektrik. Jika kerosakan kekal dan penutupan semula pencawang gagal, kemalangan di tapak pengguna voltan sederhana akan mengakibatkan keseluruhan talian utama pengedaran terputus. Kemalangan transmisi biasa dalam grid kuasa ini akan menyebabkan kerugian besar kepada masyarakat.

keadaan persekitaran

(1) Suhu udara persekitaran: -40 ℃ ~ + 40 ℃; Perubahan suhu harian tidak melebihi 25 ℃; Mengikut sifat gas SF6, apabila suhu ambien ialah -40 ℃ dan tekanan di dalam tangki ialah 0.05Mpa, SF6 masih dalam keadaan gas untuk memastikan operasi normal produk. Apabila suhu ambien ialah -40 ℃ dan tekanan tolok ialah 0.05Mpa, titik pencairan SF6 ialah -55 ℃; Apabila tekanan tolok adalah sifar, titik pencairan SF6 tidak akan melebihi -60 ℃.

(2) Kelajuan angin tidak melebihi 35m/s;

(3) Tempat tanpa mudah terbakar, bahaya letupan, kekakisan kimia yang kuat (seperti pelbagai asid, alkali atau asap), dan getaran yang kuat.

(4) Ketinggian: ≤ 1000m;

(5) Ketebalan liputan: 10mm;

(6) Tahap pencemaran udara: Tahap 4;

(7) Keamatan seismik: ≤ 7 darjah;

(8) Kaedah pembumian titik neutral dalam grid kuasa: Titik neutral tidak dibumikan, ia dibumikan melalui gegelung penindasan arka, dan titik sifar dibumikan melalui rintangan rendah.
