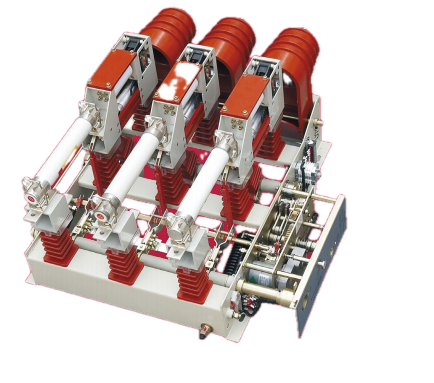

Suis Pemutus Beban Vakum dan Radas Gabungan Fius

SanGao, pengeluar peralatan pengedaran voltan sederhana China, menawarkan Suis Pemutus Beban Vakum berkualiti premium dan Radas Gabungan Fius. Radas menjalankan dua peranan yang berbeza. Sebagai suis pemutus beban, ia membuat dan memutuskan arus beban, arus gelung tertutup, arus pengubah tanpa beban dan arus pengecasan kabel. Apabila dikonfigurasikan sebagai gabungan suis-fius, ia menggunakan penggerak pin penyerang untuk membuka ketiga-tiga fasa dan mengganggu sebarang arus sehingga nilai litar pintas yang dinilai apabila kerosakan dikesan. Keupayaan dwi ini menghapuskan keperluan untuk pemutus litar berasingan dalam banyak aplikasi perlindungan penyuap dan pengubah, memberikan suis beban dengan fungsi perlindungan litar pintas yang pantas, menjimatkan dan berkesan

Hantar Pertanyaan

Penerangan Produk

Suis Pemutus Beban Vakum dan Radas Gabungan Fius menyepadukan pencelah vakum dengan sistem koordinasi perjalanan fius. Di bawah keadaan beban biasa, suis beroperasi secara bebas. Apabila arus kerosakan melebihi kadaran fius, pin penyerang fius secara mekanikal mencetuskan mekanisme trip suis, membuka sesentuh utama dan mengosongkan litar. Jarak pengasingan yang bertindak secara langsung dan jarak terbuka pencelah dicapai dalam satu lejang. Pengatup pembumian, bersambung dengan suis pembumian, menyediakan sambungan bumi yang boleh dilihat untuk penyelenggaraan. pada 12 kV dan 630 A dengan arus tahan masa singkat 20 kA, radas ini dibina untuk perkhidmatan yang boleh dipercayai di kedua-dua rangkaian pengedaran bandar dan luar bandar.

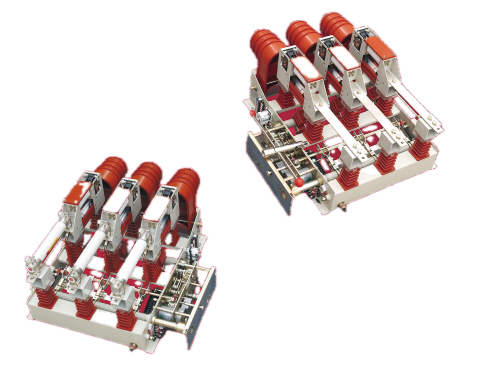

Vacuum Load Break Switch and Fuse Combination Apparatus

Prinsip Kerja

Di dalam pencelah vakum, sesentuh dimeterai dalam persekitaran vakum tinggi (biasanya di bawah 10⁻⁴ Pa). Apabila sesentuh terpisah di bawah beban, arka wap logam terbentuk daripada bahan sesentuh yang tersejat. Walau bagaimanapun, kerana vakum mengandungi hampir tiada molekul gas untuk pengionan, arka tidak dapat mengekalkan dirinya dan padam pada lintasan sifar semula jadi yang pertama bagi arus AC. Wap logam terpeluwap dengan cepat pada permukaan sentuhan dan pelindung, memulihkan kekuatan dielektrik dalam milisaat. Kaedah pelindapkejutan arka ini tidak memerlukan media luaran (minyak atau SF₆) dan mengakibatkan hakisan sentuhan yang minimum.

Kelebihan Produk

Pensuisan dan perlindungan gabungan

Suis Pemutus Beban Vakum dan Radas Gabungan Fius kami melakukan pensuisan beban rutin dan, dengan fius, menyediakan gangguan litar pintas. Ini menghapuskan keperluan untuk pemutus litar berasingan pada setiap penyuap, mengurangkan perbelanjaan modal.

Jejak yang padat

Mekanisme pemacu mengurangkan tekanan voltan pada pencelah di luar segera pensuisan, membolehkan pencelah yang lebih kecil dan saiz radas keseluruhan. Ini membenarkan susun atur ketumpatan yang lebih tinggi dalam unit utama gelang dan pencawang padat.

Operasi satu lejang

Jarak pengasingan dan jarak terbuka pencelah dicapai dalam satu gerakan, memudahkan urutan pensuisan dan mengurangkan potensi ralat operator.

Pembumian yang boleh dilihat untuk keselamatan

Pengatup pembumian, bersambung dengan suis pembumian, memberikan petunjuk fizikal dan visual pengasingan, membolehkan akses penyelenggaraan selamat tanpa peranti pembumian tambahan.

Teknologi tanpa SF₆‑

Gangguan vakum menghapuskan kebimbangan gas rumah hijau dan mengelakkan prosedur pengendalian, ujian kebocoran dan pengisian semula yang berkaitan dengan peralatan SF₆.

Diagnosis Kesalahan

Operasi fius yang kerap biasanya menunjukkan masalah sistem yang mendasari. Berikut adalah punca utama dan langkah pembetulan:

Litar pintas sistem: Apabila litar pintas berlaku, arus kerosakan mencairkan elemen fius dengan cepat. Kerosakan mesti dikesan dan dibersihkan (cth., membaiki kabel atau menggantikan peralatan yang rosak) sebelum menggantikan fius dengan penarafan yang betul.

Beban berlebihan yang berterusan: Operasi berterusan di atas arus terkadar menjana haba yang berlebihan, menyebabkan fius cair. Beban mesti dikurangkan kepada dalam penarafan radas, atau penarafan fius mesti dinaik taraf dalam penyelarasan dengan kajian perlindungan sistem.

Pemilihan fius yang salah: Jika penarafan elemen fius terlalu rendah untuk aplikasi, operasi kacau ganggu akan berlaku. Sahkan penarafan fius terhadap kapasiti pengubah atau penyuap dan gantikan dengan elemen bersaiz betul mengikut carta koordinasi pengeluar.

Parameter Teknikal

Parameter	Nilai
Voltan terkadar	12 kV
Nilai semasa	630 A
Masa yang singkat menahan arus	20 kA selama 4 saat
Suis pembumian	Pilihan (ditetapkan D)
Mekanisme operasi	Mekanisme spring (ditetapkan /T)

Persekitaran Aplikasi

Rangkaian cincin bandar

Suis Pemutus Beban Vakum dan Radas Gabungan Fius berfungsi sebagai suis pembahagian dalam unit utama gelang (RMU). Dimensi padat, yang dicapai melalui reka bentuk mekanisme pemacu, membenarkan konfigurasi gear suis berketumpatan lebih tinggi dalam pencawang bandar yang terhad ruang. Suis pembumian bersepadu memudahkan prosedur penyelenggaraan, mengurangkan masa gangguan semasa kerja yang dijadualkan.

Kemudahan industri

Bagi loji perindustrian dengan berbilang pusat beban, Suis Pemutus Beban Vakum dan Unit Gabungan Fius menyediakan pensuisan beban pada pengubah pendapatan dan titik penyuap. Pilihan gabungan suis fius memberikan perlindungan litar pintas tanpa memerlukan pemutus litar vakum penuh, sesuai untuk penyuap tidak kritikal di mana perlindungan kerosakan disediakan di hulu.

Rangkaian pengedaran luar bandar

Pengagihan luar bandar memberikan cabaran khusus: panjang penyuap yang panjang, beban berubah-ubah dan turun naik voltan. Pada penghujung penyuap 10kV yang panjang, penurunan voltan semasa tempoh beban puncak boleh menjadi ketara, mengakibatkan voltan rendah di premis pelanggan. Radas menangani perkara ini dalam dua cara. Pertama, pemasangan di titik strategik di sepanjang penyuap panjang membolehkan pengendali rangkaian membahagikan talian, mengasingkan kerosakan dan mengurangkan zon gangguan. Kedua, radas boleh menukar paip pengubah dan bank kapasitor, membolehkan pengendali menguruskan profil voltan dengan lebih berkesan. Dalam konteks luar bandar, keperluan penyelenggaraan rendah radas adalah amat berharga – krew penyelenggaraan mungkin melakukan perjalanan yang jauh untuk sampai ke tapak, jadi kebolehpercayaan peralatan antara lawatan secara langsung mengurangkan kos operasi.

Soalan Lazim

S1: Bagaimanakah pencelah vakum memadamkan arka?

Apabila sesentuh di dalam pencelah vakum berpisah di bawah beban, arka wap logam terbentuk di antara permukaan sentuhan. Oleh kerana pencelah mengekalkan vakum yang tinggi dengan sedikit molekul gas yang tersedia untuk pengionan, arka tidak dapat mengekalkan dirinya dan padam pada lintasan sifar semula jadi yang pertama bagi arus. Kaedah kepupusan arka ini adalah cekap, pantas, dan tidak memerlukan media pemadam arka luaran.

S2: Apakah yang menyebabkan operasi fius yang kerap, dan bagaimana ia ditangani?

Operasi fius yang kerap biasanya menunjukkan kerosakan sistem. Punca utama ialah: litar pintas sistem (arus kerosakan mencairkan elemen fius; kerosakan mesti dikesan dan dibersihkan sebelum menggantikan fius dengan penarafan yang betul), beban lampau yang berterusan (operasi di atas arus undian untuk tempoh yang lama; beban mesti dikurangkan), atau pemilihan fius yang salah (kadaran elemen fius terlalu rendah untuk aplikasi; penarafan yang betul mesti diganti dengan penarafan yang betul).

S3: Di manakah Suis Pemutus Beban Vakum dan Radas Gabungan Fius biasanya digunakan?

Radas ini sesuai untuk sistem voltan sederhana AC tiga fasa. Aplikasi biasa termasuk unit utama cincin (RMU), pencawang padat, suis pembahagian talian pengedaran, dan perlindungan pengubah apabila digabungkan dengan fius.

S4: Bolehkah radas ini menggantikan pemutus litar vakum?

Tidak. Radas direka untuk pensuisan beban dan, apabila dilengkapi dengan fius, menyediakan perlindungan litar pintas. Pemutus litar vakum direka untuk mengganggu kedua-dua arus beban biasa dan arus kerosakan litar pintas secara langsung. Untuk aplikasi di mana perlindungan kerosakan huluan telah disediakan, radas ini menawarkan penyelesaian yang lebih kos efektif daripada pemutus litar vakum penuh.

Mengapa Memilih SanGao?

1. Keupayaan pembuatan

SanGao mengendalikan tapak seluas 10‑mu (6,667 m²) di Liushi, Zhejiang, dengan 10,000 m² ruang lantai pengeluaran, menempatkan pemasangan khusus dan talian ujian untuk suis voltan sederhana.

2. Pasukan teknikal

Syarikat itu menggaji 120 kakitangan, termasuk 20 jurutera peringkat pertengahan hingga senior yang meliputi reka bentuk mekanikal, penebat voltan tinggi dan jaminan kualiti. Modal berdaftar ialah RMB 81.68 juta, jumlah aset kira-kira RMB 200 juta.

3. Sistem kualiti yang diperakui

Pengeluaran dijalankan di bawah pensijilan ISO 9001:2008, ISO 14001 dan ISO 45001. Ini memerlukan kawalan pembekal yang didokumenkan, pemeriksaan masuk, semakan dalam proses dan ujian penerimaan akhir.

4. Kebolehkesanan proses

n Sistem ERP menjejaki bahan, operasi pembuatan dan rekod ujian. Setiap unit bersiri dengan data ujian yang diarkibkan untuk kebolehkesanan penuh.

5. Ujian rutin

Setiap radas menjalani ujian tahan dielektrik (litar utama dan bumi), ujian operasi mekanikal di bawah kawalan manual dan elektrik, dan ukuran rintangan sentuhan. Unit sampel tertakluk kepada ujian semasa masa pendek untuk pengesahan 20 kA / 4 saat.

6. Perkongsian teknikal

SanGao bekerjasama dengan Xi'an Senyuan, Institut Penyelidikan Elektrik Beijing dan Institut Penyelidikan Voltan Tinggi Xi'an untuk ujian jenis dan pematuhan piawaian GB dan IEC.
