Suis Pembumian Voltan Tinggi

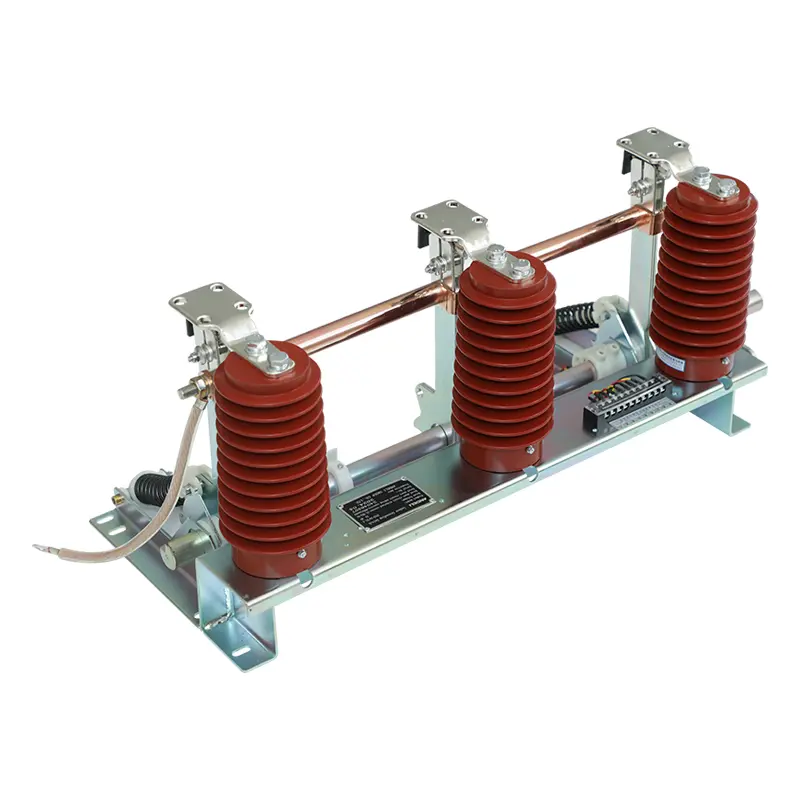

Suis Pembumian Voltan Tinggi SanGao yang tahan lama sesuai untuk sistem kuasa AC 50 (60) Hz tiga fasa dalaman 3-12kV, dan digunakan bersama dengan pelbagai kabinet suis voltan tinggi. Ia juga boleh digunakan untuk membumikan penyelenggaraan peralatan elektrik voltan tinggi. Struktur utamanya ialah suis pembumian, yang terdiri daripada pendakap, pemasangan pisau pembumian, sesentuh statik, sensor, aci berputar, lengan berputar, spring mampatan, lengan konduktif dan sambungan fleksibel.

Apabila mekanisme operasi menutup suis pembumian, tork tindakan menyebabkan aci utama mengatasi tork rintangan, memacu lengan engkol berputar ke arah penutupan, supaya rod operasi pada pisau pembumian melalui titik mati spring mampatan, dan spring mampatan mengeluarkan tenaga, supaya suis pembumian ditutup dengan cepat dalam kedudukan penutup. Pisau pembumian pada pemasangan pisau pembumian bersentuhan dengan kukuh dan boleh dipercayai dengan bahagian bebibir (tepi pisau) sentuhan statik melalui spring cakera.

Apabila tork digunakan, aci utama mengatasi daya kilas utama dan spring untuk memacu lengan berputar ke arah pembukaan, dan spring mampatan pisau pembumian melepasi.

Apakah tujuan suis pembumian?

Suis Pembumian Voltan Tinggi digunakan untuk menyediakan wayar pembumian untuk sistem bawah tanah atau sambungan delta.

Suis pembumian membenarkan penyambungan beban fasa ke fasa.

Suis pembumian di pencawang dibumikan untuk membentuk pembumian galangan rendah untuk memastikan sistem neutral.

Suis pembumian dalam kabinet suis memastikan bahawa amplitud voltan lampau sementara dihadkan semasa kerosakan pembumian yang berat.

Ia digunakan untuk membumikan peralatan elektrik untuk memenuhi keperluan perlindungan.

Apakah fungsi suis pembumian?

Suis Pembumian Voltan Tinggi disambungkan kepada pemutus litar, dan apabila pemutus litar dikosongkan dan ditarik keluar, bar bas yang bersebelahan dengan pemutus litar dibumikan secara automatik melalui suis pembumian. Proses ini melindungi juruteknik, kakitangan penyelenggaraan dan pengguna daripada voltan yang tidak disengajakan.

Ia digunakan untuk menghalang elektrik statik dan arus aruhan elektromagnet. Dalam dua atau lebih talian penghantaran atas pada menara yang sama atau dalam sambungan selari bersebelahan, apabila satu atau lebih talian dinyahtenagakan, talian dinyahtenaga akan menjana voltan teraruh dan arus teraruh disebabkan oleh aruhan elektromagnet dan aruhan elektrostatik di antara mereka dan talian bertenaga bersebelahan. Oleh itu, suis pembumian sesuai untuk talian sedemikian.

Suis Pembumian Voltan Tinggi digunakan untuk menutup arus litar pintas. Suis pembumian dengan arus penutup litar pintas terkadar seharusnya boleh ditutup pada mana-mana voltan terpakai (termasuk voltan terkadarnya) dan sebarang arus (termasuk arus penutup litar pintas terkadarnya). Arus penutupan litar pintas terkadar bagi suis pembumian adalah sama dengan arus tahan puncak terkadar.

Suis Pembumian Voltan Tinggi dalam Pencawang memainkan peranan penting dalam pengubah kuasa besar atau berat kerana ia membolehkan grid kuasa mempunyai titik rujukan voltan yang konsisten. Jika tidak, voltan mungkin berbeza dari satu tempat ke satu tempat. Memastikan keselamatan transformer dan kakitangan yang menggunakan elektrik.
