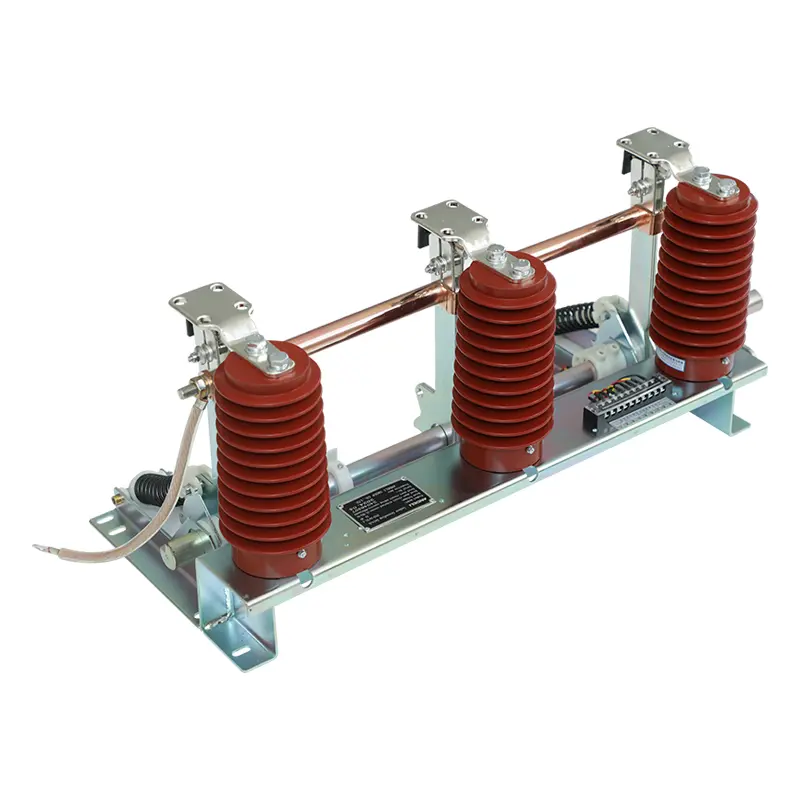

Suis Pembumian Terbina dalam Alat Suis Voltan Tinggi

Suis Pembumian Terbina dalam Alat Suis Voltan Tinggi SanGao diperoleh secara meluas oleh pengeluar alat suis, pencawang pengubah dan projek pengedaran perindustrian yang mengejar saiz padat dan prestasi perlindungan pembumian yang sepadan. Dioptimumkan untuk pemasangan lancar dengan badan kabinet voltan tinggi, reka bentuk struktur semua-dalam-satu ini membolehkan pengasingan litar lengkap, menghapuskan risiko kejutan voltan sisa dan meningkatkan kestabilan keseluruhan semua aliran kerja penyelenggaraan di tapak.

Reka Bentuk Pembumian Bersepadu untuk Sistem Switchgear Kompak

Sistem suis moden bukan sahaja memerlukan prestasi elektrik tetapi juga penggunaan ruang dalaman yang cekap. Memasang peralatan pembumian yang berasingan boleh meningkatkan kerumitan kabinet dan memerlukan pengaturan pemasangan tambahan.

Reka bentuk terbina dalam menyepadukan fungsi pembumian terus ke dalam struktur suis, membolehkan kabinet mencapai operasi yang lebih selamat tanpa menduduki ruang luar yang tidak perlu.

Tujuan utama termasuk:

• Menyediakan laluan pembumian selepas pengasingan elektrik

• Melindungi kakitangan penyelenggaraan daripada voltan yang tidak disengajakan

• Menyokong pemeriksaan selamat bagi komponen suis

• Meningkatkan koordinasi antara peralatan pembumian dan struktur kabinet

Bagi pengeluar suis, Suis Pembumian Terbina dalam Alat Suis Voltan Tinggi memudahkan reka bentuk kabinet dan mempertingkatkan koordinasi peralatan secara keseluruhan.

Bagaimanakah Struktur Pembumian Terbina Dalam Meningkatkan Keselamatan Kabinet?

Kabinet suis voltan tinggi mengandungi berbilang komponen elektrik, termasuk bar bas, pemutus litar dan sambungan kabel. Semasa penyelenggaraan, walaupun komponen terpencil mungkin mempunyai voltan teraruh atau sisa tenaga elektrik.

Suis pembumian membantu mencipta sambungan pembumian galangan rendah untuk memperbaik keadaan keselamatan.

Proses operasi biasa:

1. Litar diputuskan daripada bekalan kuasa.

2. Keadaan pengasingan disahkan.

3. Suis pembumian ditutup.

4. Kerja-kerja penyelenggaraan bermula selepas pengesahan pembumian.

Struktur bersepadu Suis Pembumian Terbina dalam Alat Suis Voltan Tinggi membantu memastikan kedudukan pembumian lebih dekat dengan litar terlindung, meningkatkan koordinasi sistem.

Reka Bentuk Struktur Tertumpu pada Penyepaduan Switchgear

Prestasi suis pembumian terbina dalam bergantung pada kualiti sambungan elektrik dan padanan mekanikal dengan kabinet.

Komponen utama termasuk:

• Pemasangan pisau pembumian

• Sentuhan statik

• Aci berputar

Semasa operasi penutupan, mekanisme pengendalian memacu aci berputar dan pisau pembumian ke arah kedudukan sentuhan. Mekanisme spring membantu memberikan tekanan sentuhan yang stabil selepas bilah pembumian mencapai kedudukan penutup.

Suis Pembumian Terbina dalam Alat Suis Voltan Tinggi ini menyokong:

Sambungan Kenalan Boleh Dipercayai

Bilah pembumian mengekalkan sentuhan kukuh dengan sentuhan statik untuk mewujudkan laluan pembumian yang stabil.

Ketepatan Kedudukan Mekanikal

Pergerakan yang tepat membantu memastikan kedudukan terbuka dan tertutup yang betul di dalam suis.

Kestabilan Operasi Jangka Panjang

Struktur mekanikal yang dioptimumkan mengurangkan risiko masalah operasi yang disebabkan oleh pensuisan berulang.

Kawasan Aplikasi untuk Perlindungan Pembumian Bersepadu

Kabinet Suis Voltan Tinggi Dalaman

Pengeluar suis menggunakan Suis Pembumian Terbina dalam Alat Suis Voltan Tinggi untuk melengkapkan fungsi kabinet sambil mengekalkan reka letak dalaman yang padat.

Stesen Pengedaran Perindustrian

Kilang dengan sistem kuasa voltan sederhana memerlukan prosedur penyelenggaraan yang selamat untuk transformer, penyuap dan peralatan elektrik. Pembumian bersepadu membantu operator menyediakan keadaan kerja yang lebih selamat.

Pencawang dan Kemudahan Pengagihan Tenaga

Pencawang memerlukan pengaturan pembumian yang boleh dipercayai untuk aktiviti penyelenggaraan yang melibatkan pemutus litar, bar bas dan petak kabel.

Projek Infrastruktur Elektrik

Kemudahan komersial yang besar, sistem pengangkutan dan projek tenaga selalunya memerlukan penyelesaian suis padat yang kecekapan ruang dalaman adalah penting.

Soalan Lazim

1. Mengapa memasang suis pembumian di dalam suis?

Reka bentuk terbina dalam membolehkan perlindungan pembumian disepadukan ke dalam struktur kabinet, menjimatkan ruang pemasangan dan meningkatkan koordinasi sistem.

2. Apakah perlindungan yang disediakan oleh fungsi pembumian?

Suis Pembumian Terbina dalam Alat Suis Voltan Tinggi membantu mewujudkan laluan pembumian yang selamat semasa penyelenggaraan dan mengurangkan risiko yang disebabkan oleh voltan tidak sengaja, arus aruhan atau elektrik statik.

3. Bolehkah peralatan ini digunakan dengan reka bentuk suis yang berbeza?

ya. Keserasian pemasangan hendaklah disahkan mengikut struktur kabinet khusus dan keperluan projek.

4. Apakah yang perlu diperiksa semasa penyelenggaraan?

Operator harus memeriksa pergerakan mekanikal, keadaan sentuhan pembumian, dan kebolehpercayaan sambungan semasa penyelenggaraan berjadual.
