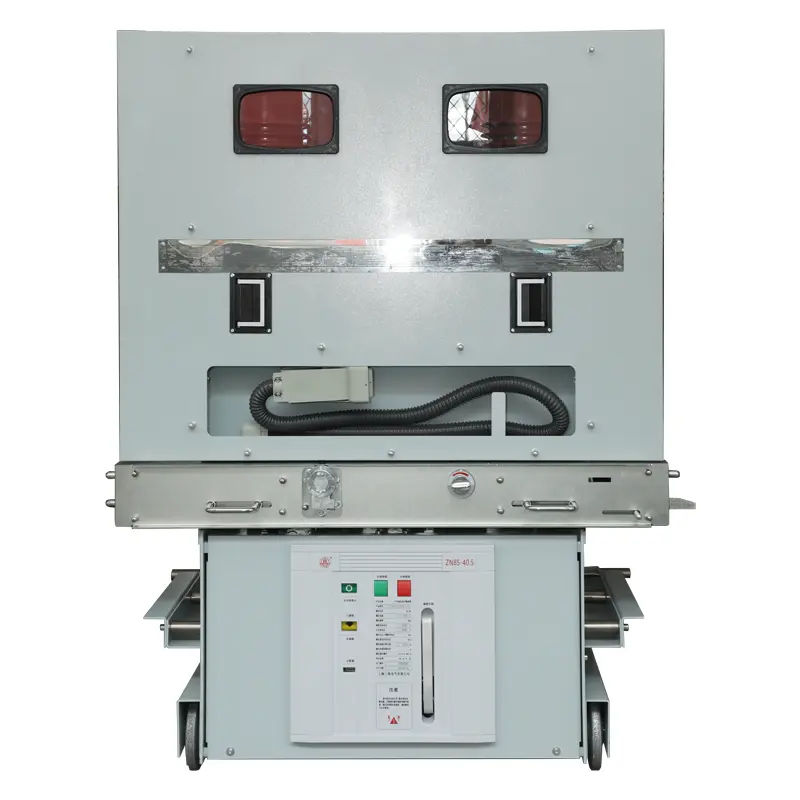

Pemutus litar vakum dalaman hv

Pemutus litar vakum dalaman Sangao HV mengamalkan struktur penebat pepejal dan menggunakan teknologi pengedap epoksi maju untuk menggabungkan secara organik arka pemadam arka, litar elektrik utama, sokongan penebat, dan komponen lain ke dalam tiang tertutup bersepadu untuk pertama kalinya. Berjaya menyelesaikan masalah toleransi alam sekitar pemutus litar vakum secara asas, menjadikan permohonan mereka lebih meluas.

Kutub yang dimeteraikan pepejal bersepadu mengamalkan teknologi perolakan diri, dengan bijak menyelesaikan masalah pelesapan haba yang disebabkan oleh struktur penebat pepejal VBR (VS1) -12 siri pepejal tertutup litar vakum voltan voltan tinggi adalah pemutus litar yang menyedari konsep penyelenggaraan bebas di China.

Penerapan jangka hayatnya yang panjang HV litar vakum pemutus litar pemadam ruang pemadam dan teknologi pengedap epoxy casting memastikan integrasi bebas penyelenggaraan tiang yang dimeteraikan, dan mekanisme operasi magnet kekal yang dapat digunakan memastikan operasi bebas penyelenggaraan mekanisme operasi. Bahagian kawalan elektronik meninggalkan suis tambahan tradisional dan menggantikannya dengan suis jarak fotoelektrik, dan mengamalkan bekalan kuasa elektronik sepenuhnya dan unit kawalan pintar untuk memastikan operasi bebas penyelenggaraan bahagian kawalan elektronik

Pemutus litar vakum dalaman HV adalah suis dalaman untuk sistem kuasa 50Hz tiga fasa dengan voltan yang diberi nilai 12kV. Ia berfungsi sebagai unit perlindungan dan kawalan untuk peralatan grid kuasa dan peralatan kuasa dalam perusahaan perindustrian dan perlombongan. Sesuai untuk tempat-tempat yang memerlukan operasi yang kerap pada arus kerja yang diberi nilai, atau pelbagai pemotongan arus litar pintas.

Pemutus litar mengamalkan reka bentuk bersepadu mekanisme operasi dan badan pemutus litar, yang boleh digunakan sebagai unit pemasangan tetap atau dilengkapi dengan mekanisme pendorong khusus untuk membentuk unit handcart.

Pemutus litar vakum dalaman HV sesuai untuk sistem kuasa AC tiga fasa dengan voltan yang diberi nilai 12kV dan kekerapan 50Hz. Ia boleh digunakan secara meluas dalam loji kuasa, pencawang, petrokimia, metalurgi, lapangan terbang pembuatan, dan kawasan kediaman sebagai alat kawalan dan perlindungan untuk kemudahan elektrik. Ia amat sesuai untuk tempat-tempat di mana operasi kerap atau pelbagai arus litar pintas diputuskan di bawah arus yang diberi nilai. Ia boleh dipasang di switchgear terlindung udara dalaman (seperti Kyn28 dan Kyn96) untuk kegunaan sokongan. Pemutus litar mematuhi kehendak GB1984 "pemutus litar AC voltan tinggi", JB Factory T3855 "Voltan Tinggi AC Vacuum Circuit Breakers", DL/T 403 "Keadaan Teknikal untuk Memesan 12kv ~ 40.5kv Voltan Voltan Tinggi"

Persekitaran Penggunaan:

Suhu alam sekitar: Tidak lebih tinggi daripada+40C, tidak lebih rendah daripada -15 ℃ (penyimpanan dan pengangkutan yang dibenarkan pada -30% C);

Ketinggian: Tidak melebihi 2000m;

Kelembapan relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%, tekanan wap rata -rata harian tidak melebihi 2.2x10 MPa, purata bulanan tidak melebihi 1.8x10 ° MPa:

Keamatan seismik: tidak melebihi tahap 8;

Tempat tanpa api, letupan, pencemaran serius, kakisan kimia, dan getaran yang teruk.
